Как устранить расширение пресс-формы на экструзионно-выдувном оборудовании

Стабильная и бесперебойная работа выдувного станка – залог высокой производительности и стабильного качества продукции.

Однако в процессе производства пластиковых изделий периодически возникает дефект расширения (разбухания) пресс-формы при смыкании и раздуве, который серьёзно снижает производительность линии и негативно сказывается на качестве готовых изделий.

Чтобы помочь операторам экструзионно-выдувного оборудования быстро находить и устранять причину этой неисправности, мы собрали практичную пошаговую инструкцию по диагностике – сохраните её и используйте в работе.

Почему возникает расширение пресс-формы

Прежде чем приступать к диагностике, важно понимать природу дефекта. Расширение пресс-формы при смыкании и раздуве, как правило, связано с несколькими факторами:

• давлением раздува выдувной машины
• температурой пресс-формы
• текучестью сырья
• механической точностью оборудования

Поскольку причин может быть несколько, решать проблему нужно комплексно – поочерёдно проверяя и оптимизируя каждый из этих параметров.

Диагностика на моделях HT/HTS

Если при первичном пусконаладочном испытании экструзионно-выдувной машины пресс-форма расширяется при смыкании или размыкании, выполните проверку по следующим пунктам.

1. Параметр времени аварийной остановки

Убедитесь, что этот параметр действительно задан в настройках оборудования.

2. Давление смыкания

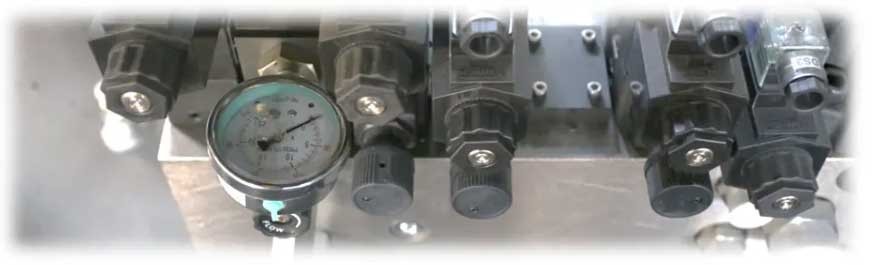

Проверьте, достигает ли давление смыкания малого насоса (давление блокировки пресс-формы) значения 11–12 МПа.

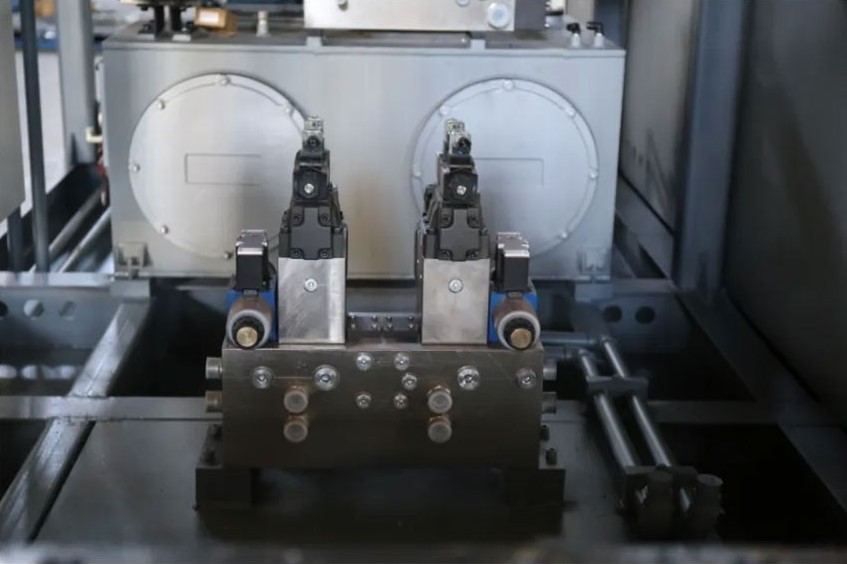

Вручную откройте пресс-форму до максимального положения и нажмите на золотник с любой стороны клапана блокировки пресс-формы – понаблюдайте, происходит ли медленное смыкание на станции, где фиксируется расширение.

Одновременно сверьте, совпадает ли положение, при котором загорается индикатор клапана при автоматическом смыкании станции, с положением ручного толкающего клапана:

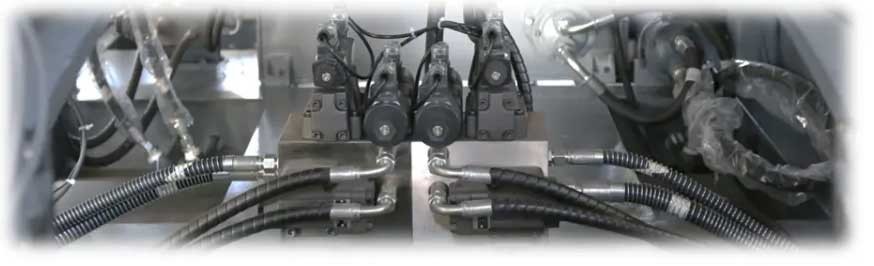

• если положения не совпадают, гидравлический контур мыкания подключён в обратном порядке;
• решение: поменяйте местами штекеры клапана либо маслопроводы смыкания левой и правой станций.

3. Расширение на однопозиционных моделях

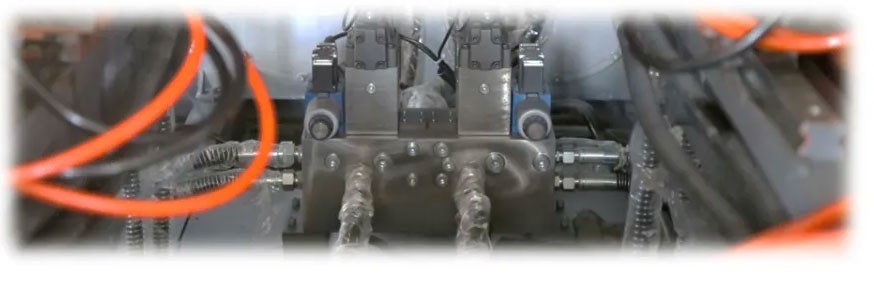

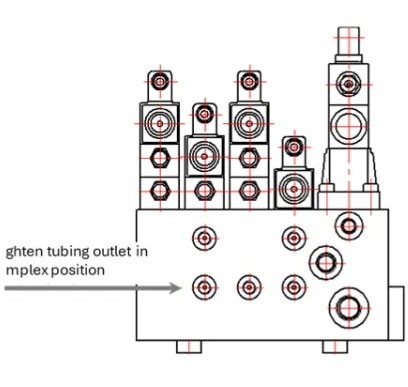

• Проверьте правильность монтажа маслопровода смыкания. Он должен быть подключён к масляному выходу в нижней части плиты клапана давления.
• Проверьте, соответствует ли установленный клапан модели DG4V-3-2A/DSG-01–2B2.

4. Расширение на одной станции многопозиционной машины

Поочерёдно меняйте местами клапаны смыкания/размыкания левой и правой станций, а также гидроуправляемые обратные клапаны, расположенные сбоку и сзади. Наблюдайте, перемещается ли дефект вместе с заменённым узлом.

Если явление «переезжает» вслед за узлом, значит именно этот гидроклапан неисправен, и его необходимо заменить.

5. Проверка гидроцилиндра на утечку

Если замена клапанов не решила проблему, проверьте цилиндр на утечку масла:

1. Подключите последовательно высоконапорный шаровой кран и манометр к маслопроводу безштоковой полости цилиндра смыкания пресс-формы.
2. Перед окончанием времени смыкания под станиной закройте шаровой кран и понаблюдайте за изменением давления между краном, манометром и цилиндром.
3. Если давление продолжает падать, это внутренняя утечка в цилиндре, и цилиндр нужно заменить.
4. Если давление в цилиндре сохраняется, вероятно, протекает клапанная плита, её также следует заменить.

Диагностика на модели HS

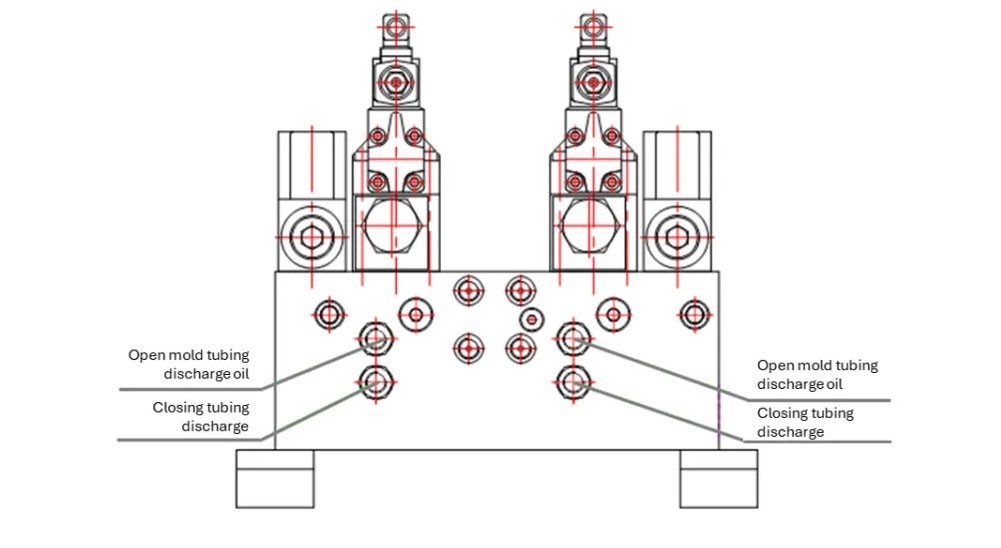

У моделей HS, в отличие от компактных HT/HTS, диаметры маслопроводов размыкания и смыкания пресс-формы одинаковы, что может привести к путанице при подключении. Если при первичной наладке экструзионно-выдувной машины HS возникает расширение пресс-формы, в первую очередь проверьте правильность монтажа гидравлического контура.

1. Направление контура смыкания

Убедитесь, что маслопровод смыкания подключён именно к порту смыкания безштоковой полости цилиндра.

Если он ошибочно подключён к полости со штоком, поменяйте местами трубопроводы и сигналы разъёмов клапанов в порядке «от масла смыкания – к безштоковой полости».

Важно: если при наладке обнаружено, что вместо смыкания пресс-формы фактически происходит её размыкание, в первую очередь проверьте направление подключения маслопровода – способ его подключения фиксирован и единственно возможен. Если маслопровод подключён верно, достаточно заменить только сигнал разъёма клапана. Не меняйте сигнал разъёма клапана, не убедившись предварительно в правильности подключения маслопровода!

2. Дальнейшая диагностика

После проверки маслопровода выполните проверку по пунктам 1–5, описанным выше для моделей HT/HTS.

Итог

Расширение пресс-формы при смыкании и раздуве – распространённая, но полностью устранимая неисправность экструзионно-выдувного оборудования. Последовательная проверка давления, гидравлических контуров и состояния цилиндров позволяет быстро найти причину и восстановить стабильную работу выдувного станка.

Если после самостоятельной диагностики проблема сохраняется или требуется более глубокая техническая помощь, обратитесь в службу поддержки – специалисты по экструзионно-выдувным машинам Cronplex всегда готовы помочь.
