ТПА для производства медицинских изделий

ТПА для производства медицинских изделий

Термопластавтоматы применяются в медицинской промышленности для серийного производства пластиковых изделий и отдельных комплектующих методом литья под давлением. Технология подходит для продукции, где важны стабильная геометрия, повторяемость размеров, высокая производительность и возможность автоматизировать выпуск больших партий.

Какие медицинские изделия производят на ТПА

На ТПА можно изготавливать корпуса и элементы одноразовых шприцев, пробирки, колпачки, крышки, переходники, соединители, детали ингаляторов, лабораторные принадлежности, корпуса медицинских приборов и другие изделия из термопластичных материалов. Конкретная конфигурация производственного участка определяется видом продукции, используемым полимером и требуемой производительностью.

ТПА в медицине выполняет основную операцию формования. Полимер подготавливается, расплавляется в цилиндре машины и впрыскивается под давлением в пресс-форму. После заполнения формы материал охлаждается, приобретает заданную геометрию, а готовая деталь извлекается автоматически или вручную. Далее цикл повторяется.

Медицинский пластик: что это и как его перерабатывают

Медицинский пластик — это общее обозначение полимерных материалов, которые применяются при изготовлении продукции медицинского назначения. Универсального медицинского полимера не существует. Полимер выбирают исходя из требований к биосовместимости (ISO 10993), способности выдерживать конкретный метод стерилизации (автоклавирование, гамма-излучение, обработка этиленоксидом), а также прозрачности и химической стойкости.

Какие пластики применяются в медицинском производстве

Для литья различных медицинских компонентов могут применяться полипропилен, полиэтилен, полистирол, поликарбонат, АБС-пластик, термопластичные эластомеры и другие материалы. Каждый полимер требует своего диапазона температур, скорости впрыска, давления и времени охлаждения, поэтому параметры ТПА настраиваются под конкретное сырье и пресс-форму.

Подготовка медицинского пластика к литью

Перед литьем гранулы загружаются в систему подачи, а материалы, чувствительные к содержанию влаги, предварительно сушатся. В цилиндре ТПА полимер нагревается и перемешивается шнеком до однородного расплава. Затем машина дозирует необходимое количество материала и впрыскивает его в формующие полости.

Такой способ переработки медицинского пластика позволяет за один технологический цикл получать готовую деталь сложной формы с отверстиями, ребрами, тонкими стенками, посадочными поверхностями и другими элементами, которые заранее предусмотрены конструкцией пресс-формы.

Шприцы и другие изделия из пластмассы на ТПА

Одно из направлений применения литьевого оборудования — производство пластиковых компонентов шприцев. Корпус, поршень, защитный колпачок и отдельные соединительные элементы могут формоваться из подходящих термопластов в специализированных пресс-формах.

Шприц-пресс для литья пластмассы

Литье компонентов шприцев относится к категории высокоскоростного тонкостенного литья (thin-wall molding). Для него требуются специализированные ТПА с высокой скоростью впрыска, коротким сухим циклом и возможностью установки в чистых помещениях. В современном промышленном производстве его функции выполняет термопластавтомат: узел впрыска расплавляет и дозирует полимер, система смыкания удерживает пресс-форму закрытой, а после охлаждения изделия машина запускает следующий цикл.

• Полипропилен (PP): для шприцев и флаконов (выдерживает автоклавирование).
• Поликарбонат (PC): для прозрачных корпусов приборов и компонентов, контактирующих с кровью.
• Термопластичные эластомеры (TPE/TPU): для мягких уплотнителей, катетеров и мембран.

Многогнездные пресс-формы для серийного выпуска

Для массового производства небольших медицинских деталей применяются многогнездные пресс-формы. В них одновременно формируется несколько одинаковых изделий, благодаря чему за один цикл можно получать партию идентичных деталей за один цикл. Производительность линии в таком случае зависит не только от скорости ТПА, но и от количества гнезд, продолжительности охлаждения и организации автоматического съема продукции.

По аналогичной технологии выпускаются пробирки, дозирующие элементы, пластиковые переходники, крышки, коннекторы и корпуса различного медицинского оборудования. Для каждой группы продукции используется собственная пресс-форма, а технологические параметры литья задаются в соответствии с конструкцией изделия.

Как ТПА используется при производстве медицинской продукции

Подготовка и впрыск полимера

Производственный цикл начинается с подачи подготовленного сырья. Полимер поступает в узел пластикации ТПА, где нагревается до требуемого состояния. Шнек одновременно перемешивает материал и набирает дозу для следующего впрыска.

После закрытия пресс-формы расплав подается в ее полости. Усилие смыкания должно быть достаточным, чтобы форма оставалась закрытой во время заполнения. После впрыска машина выдерживает необходимое давление, компенсируя усадку материала, а затем начинается охлаждение детали.

Охлаждение и извлечение готовой детали

Когда изделие приобретает необходимую жесткость, пресс-форма раскрывается. Деталь может удаляться толкателями или промышленным роботом. Затем форма закрывается, и цикл повторяется. Такой принцип позволяет организовать непрерывный серийный выпуск продукции с минимальным количеством ручных операций.

Требования к ТПА для медицинских изделий

Для медицинского литья критически важна чистота процесса: отсутствие смазки в зоне смыкания (dry-cycle), использование нержавеющих сталей в узлах, контактирующих с сырьем, и возможность интеграции с роботами для съема в условиях чистых помещений.

Для достижения максимальной точности дозирования и полного исключения риска масляного загрязнения продукции оптимальным выбором являются электрические термопластавтоматы.

Основные параметры выбора оборудования

При выборе термопластавтомата необходимо отталкиваться от конкретного изделия и пресс-формы. Учитываются масса всех деталей и литников за один цикл, необходимый объем впрыска, усилие смыкания, размеры формы, расстояние между колоннами, свойства полимера и планируемая производительность.

Для небольших изделий особенно важна стабильность дозирования, поскольку изменение количества расплава может отражаться на геометрии и массе детали. При производстве тонкостенной продукции значение имеют скорость впрыска и способность оборудования обеспечить высокую скорость впрыска до начала затвердевания тонкостенного материала.

Периферийное оборудование и автоматизация

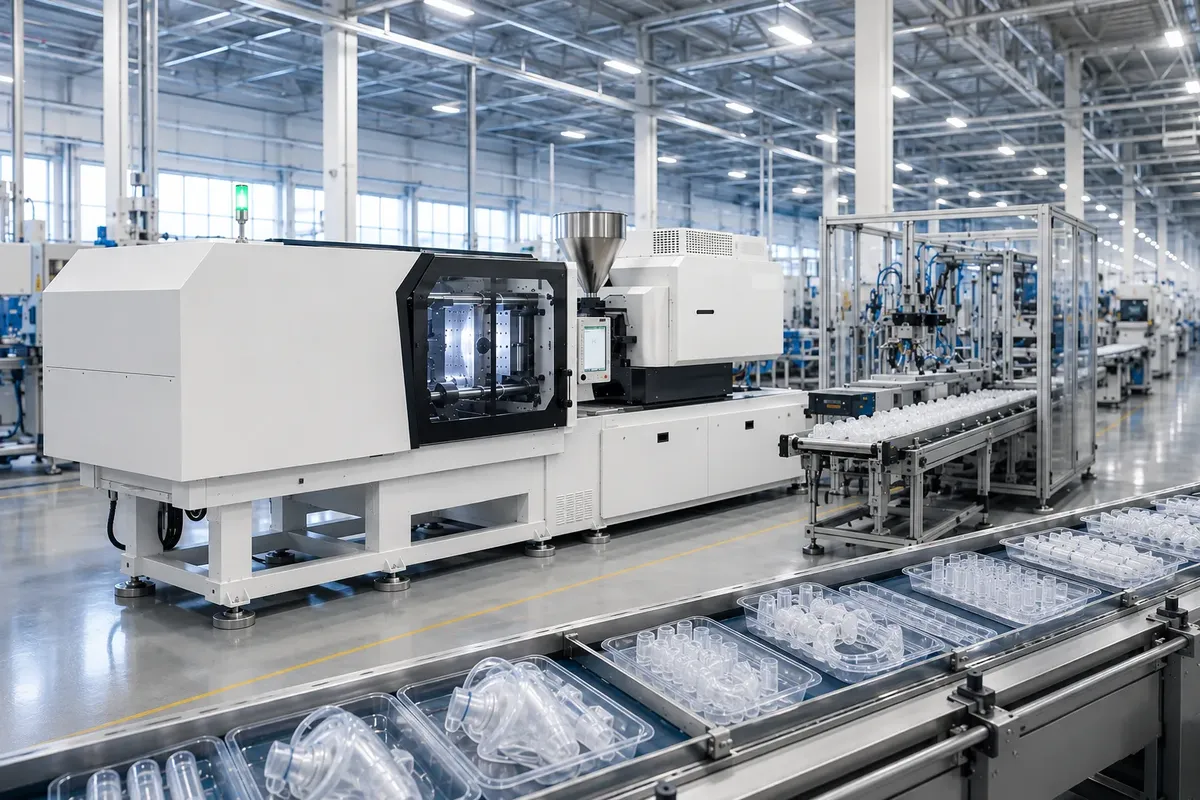

Технологический участок может дополняться сушильными установками, вакуумными загрузчиками, дозаторами, чиллерами, термостатами пресс-форм, роботами и конвейерами. Периферийное оборудование обеспечивает подготовку сырья, поддержание температурного режима, автоматический съем изделий и их передачу на следующие операции.

Решение для серийного выпуска медицинских изделий

Использование ТПА позволяет построить автоматизированное производство пластиковых медицинских изделий от подачи сырья до извлечения готовой детали. При смене продукции оборудование может работать с другой пресс-формой и новыми технологическими настройками, поэтому одна производственная площадка способна выпускать разные категории изделий.

В результате термопластавтомат выступает центральным элементом участка литья: он обеспечивает подготовку расплава, точное дозирование, заполнение пресс-формы и повторяемый производственный цикл. Конкретная модель ТПА и состав периферии подбираются уже под медицинское изделие, используемый пластик, конструкцию пресс-формы и требуемый объем производства.
