JU88000 – вероятно, крупнейшая литьевая машина в мире

Заказчик разрабатывает и производит широкий ассортимент пластиковых изделий для дома, сада и отдыха. Когда перед компанией встала задача выпуска чрезвычайно крупных пластиковых ёмкостей – водяных баков и резервуаров – стандартное оборудование уже не могло обеспечить нужный объём впрыска. Требовалось решение без ограничений.

Задача без прецедентов

Перед инженерами стояла беспрецедентная задача: разработать и изготовить термопластавтомат, способный работать с изделиями подобного масштаба. В ходе проектирования специалистам удалось не только выполнить, но и превзойти изначальные требования: значительно уменьшить занимаемую машиной площадь и оптимизировать скорость впрыска. Благодаря этим решениям производительность ТПА достигла уровня высших международных стандартов.

Результат: новый отраслевой стандарт

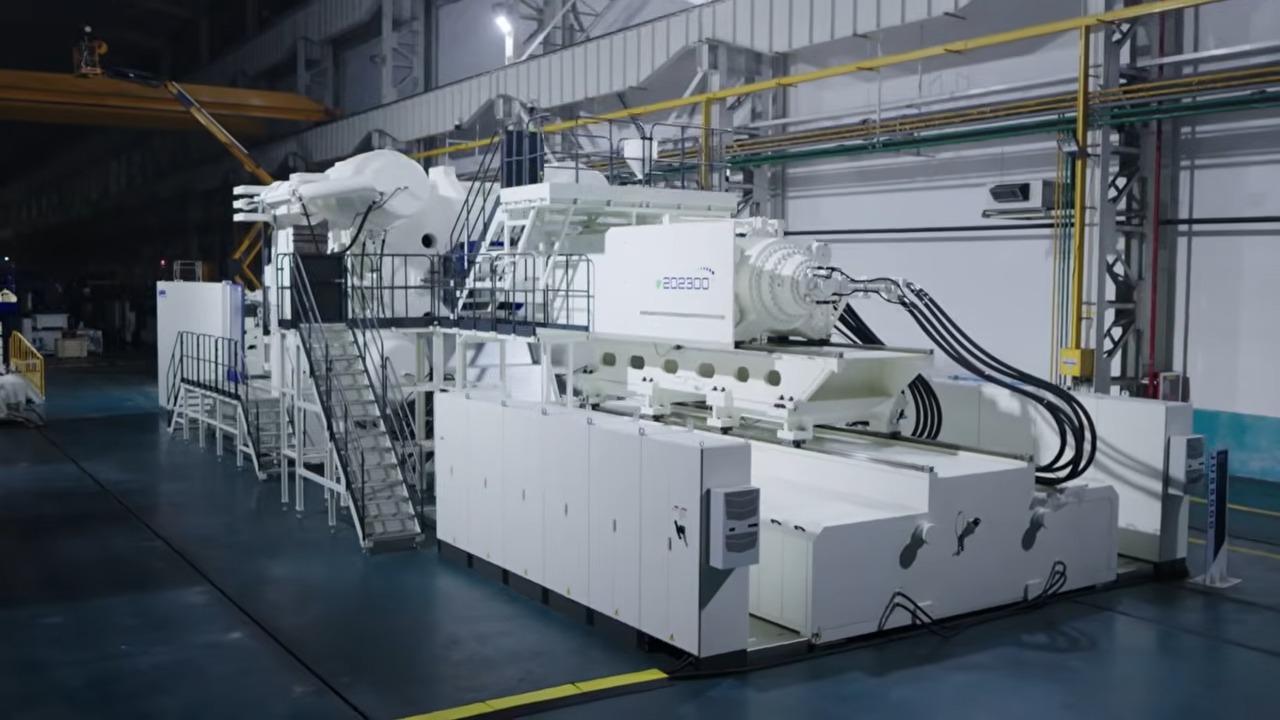

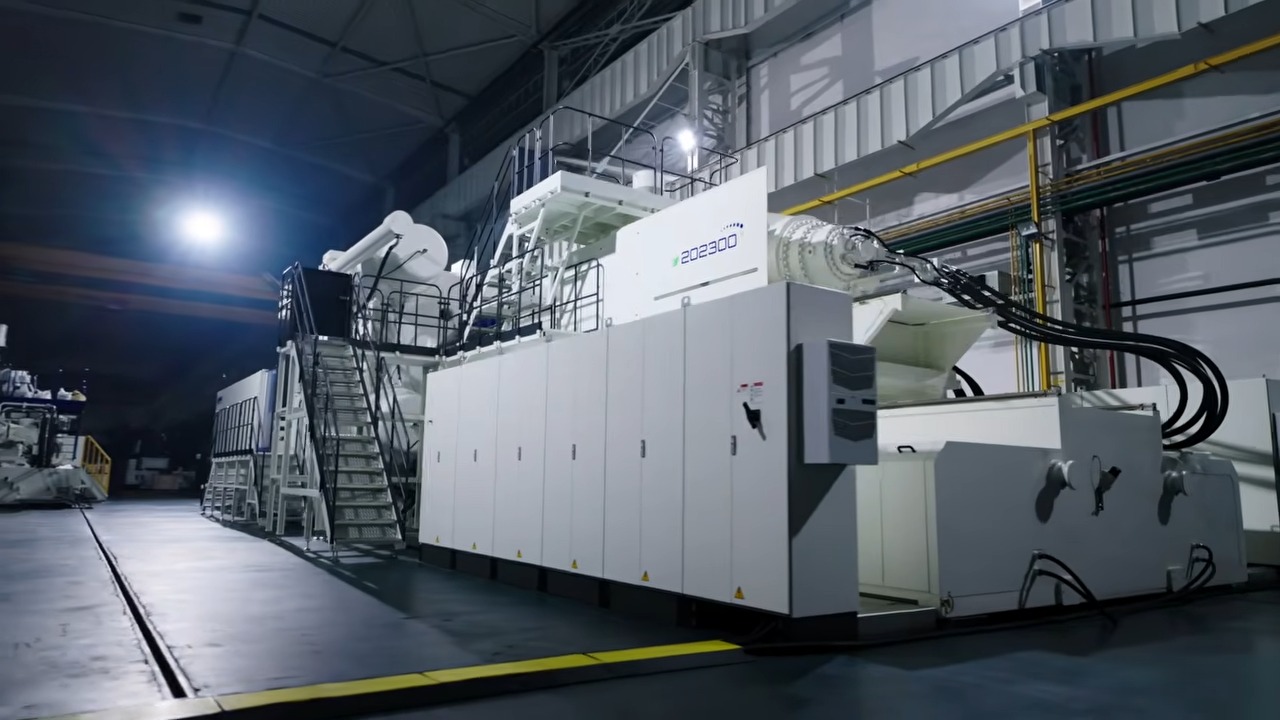

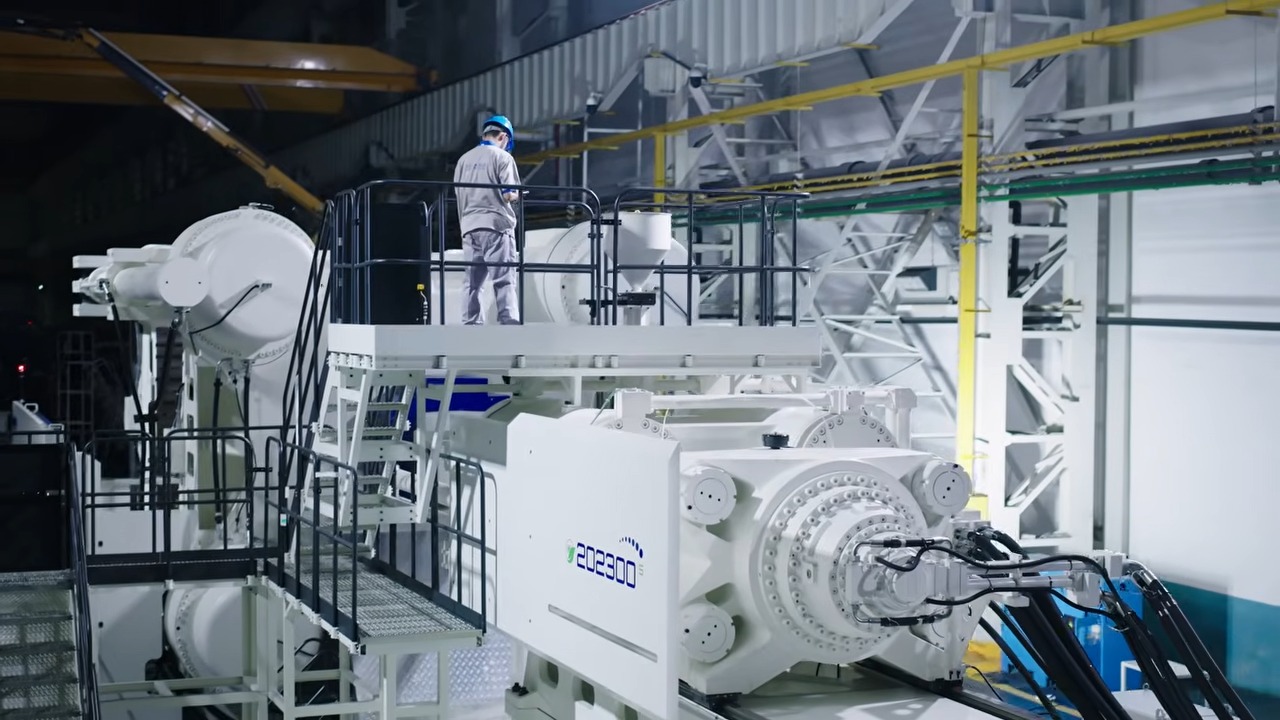

При усилии смыкания 88 000 кН и объёме впрыска 134 000 см³ сервогидравлический двухплитный термопластавтомат Jupiter задаёт новый отраслевой стандарт – это настоящая веха в развитии гигантских литьевых машин.

Технические характеристики термопластавтомата:

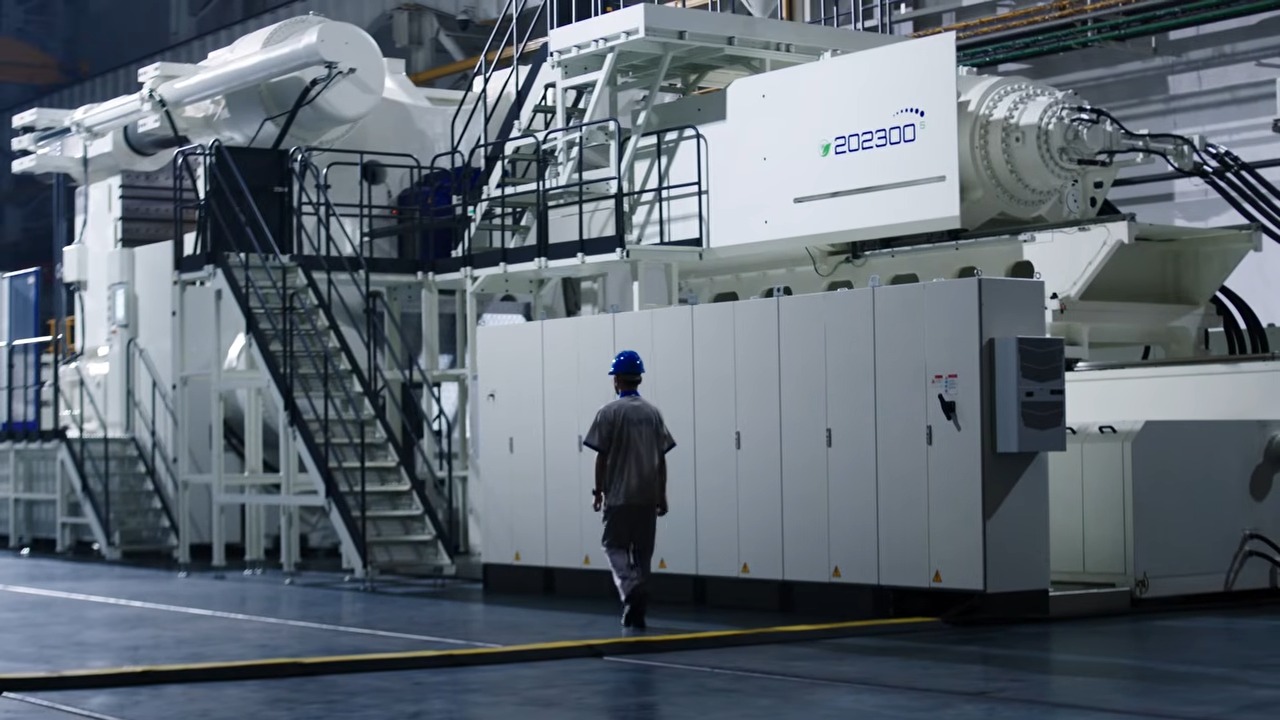

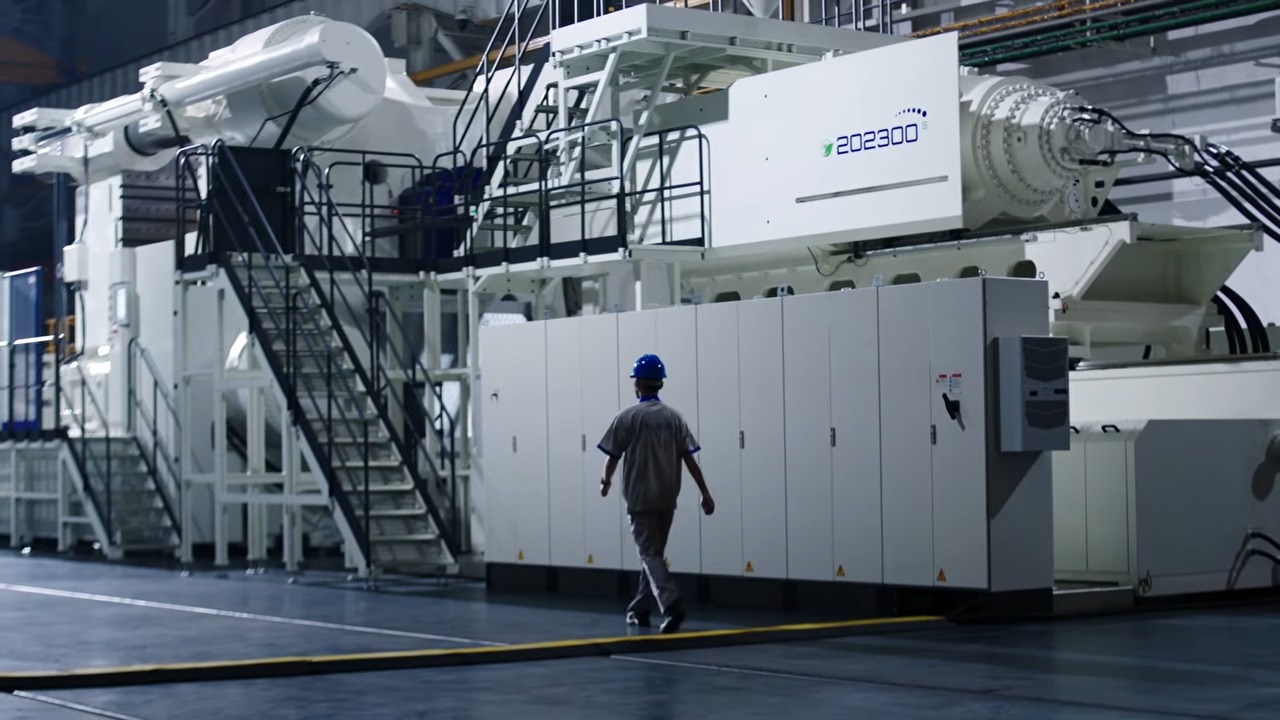

• Габариты гиганта: 27,2 × 9,5 × 6,1 м

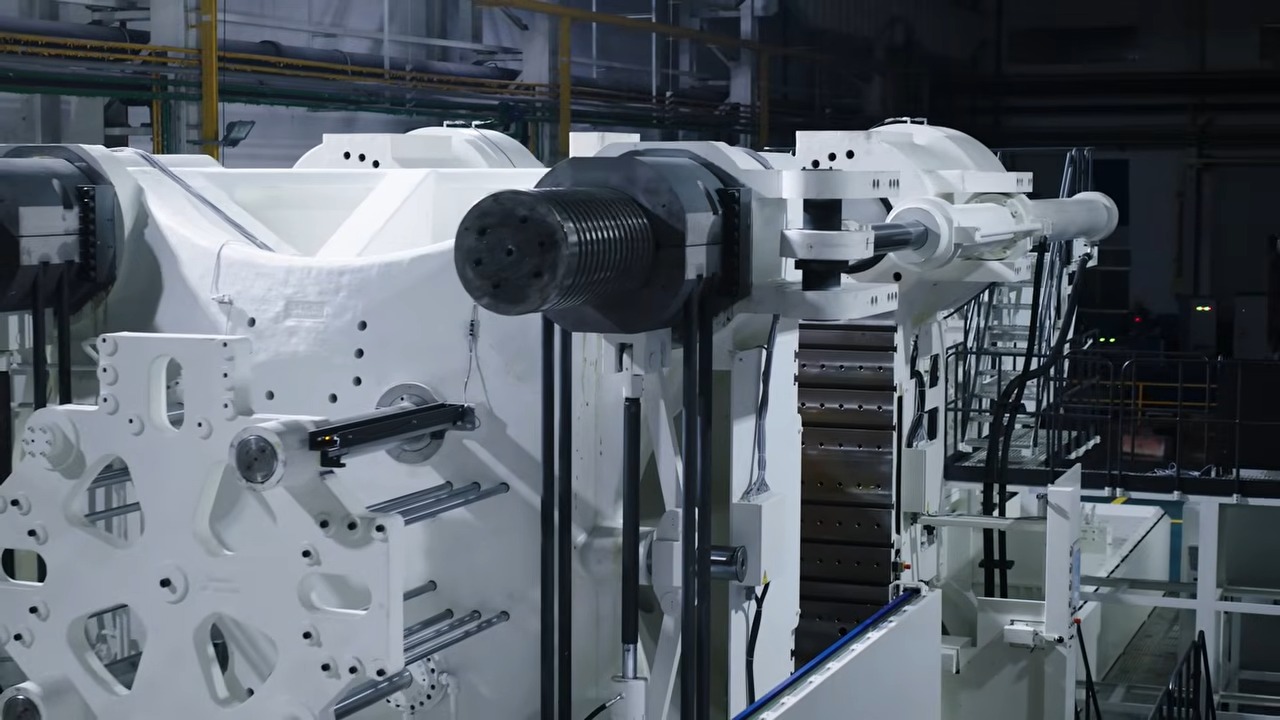

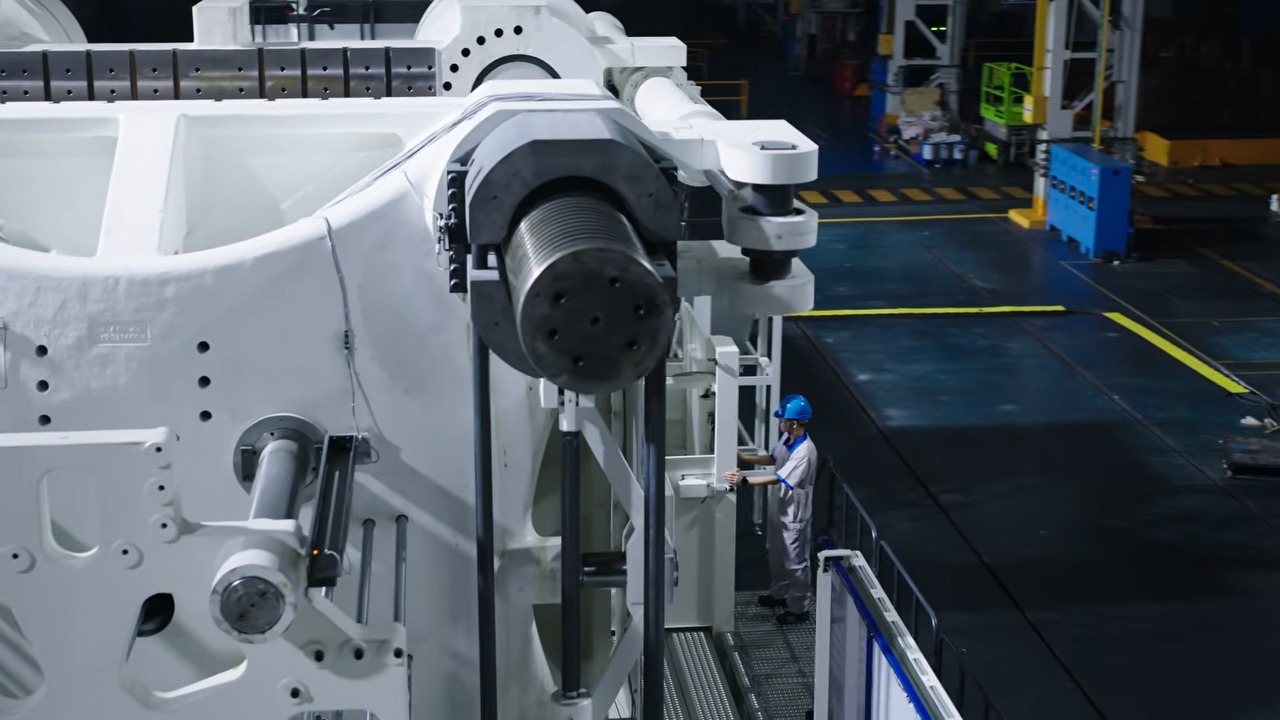

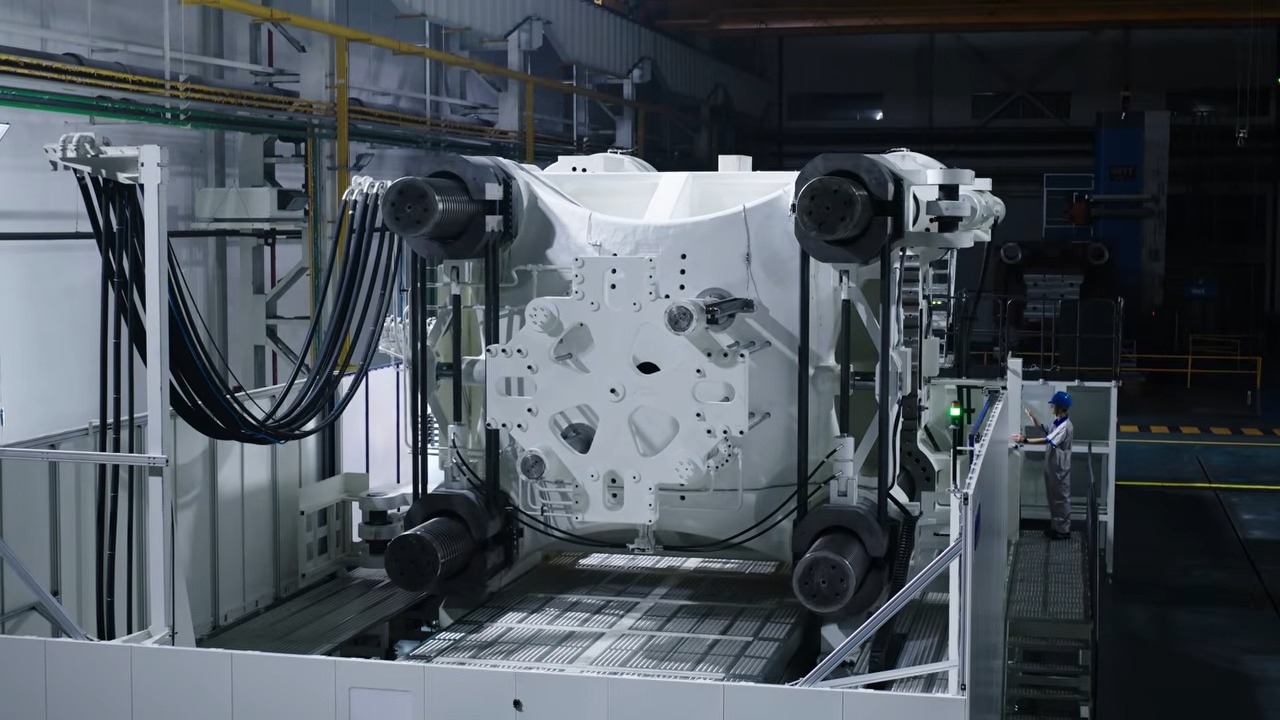

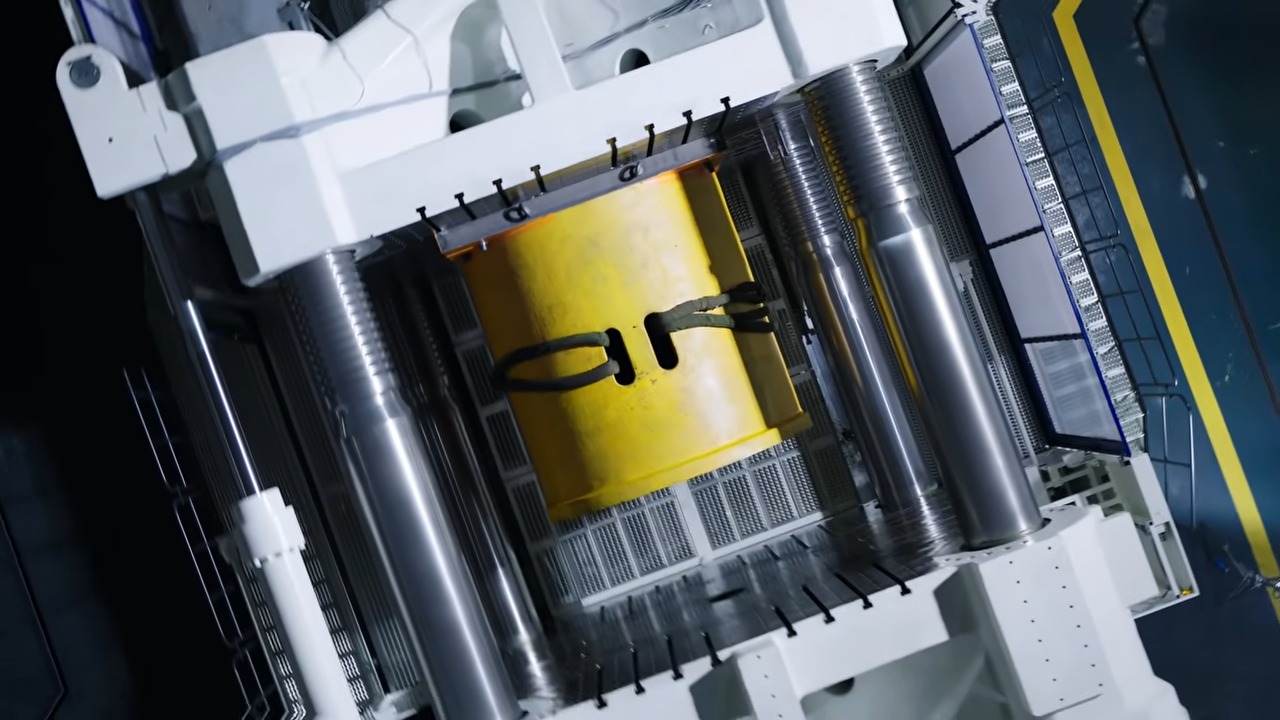

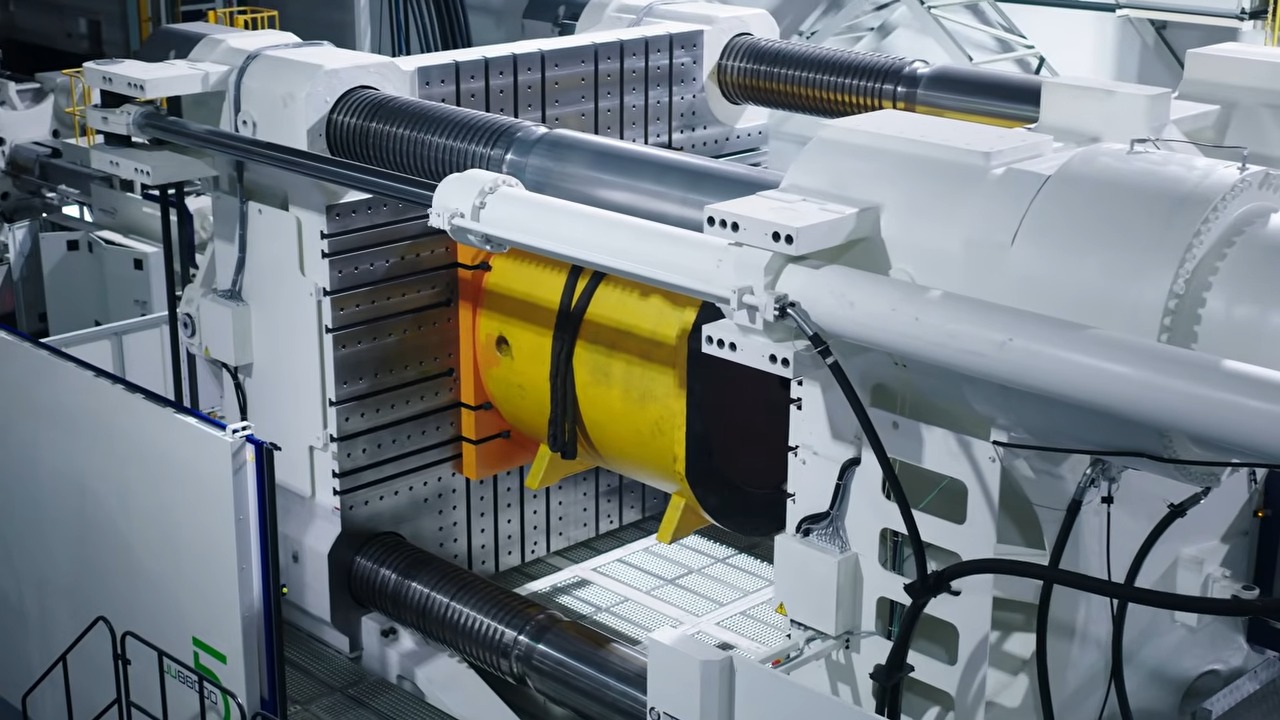

• Узел смыкания: 5560 × 4920 × 1990 мм; вес: 138 т

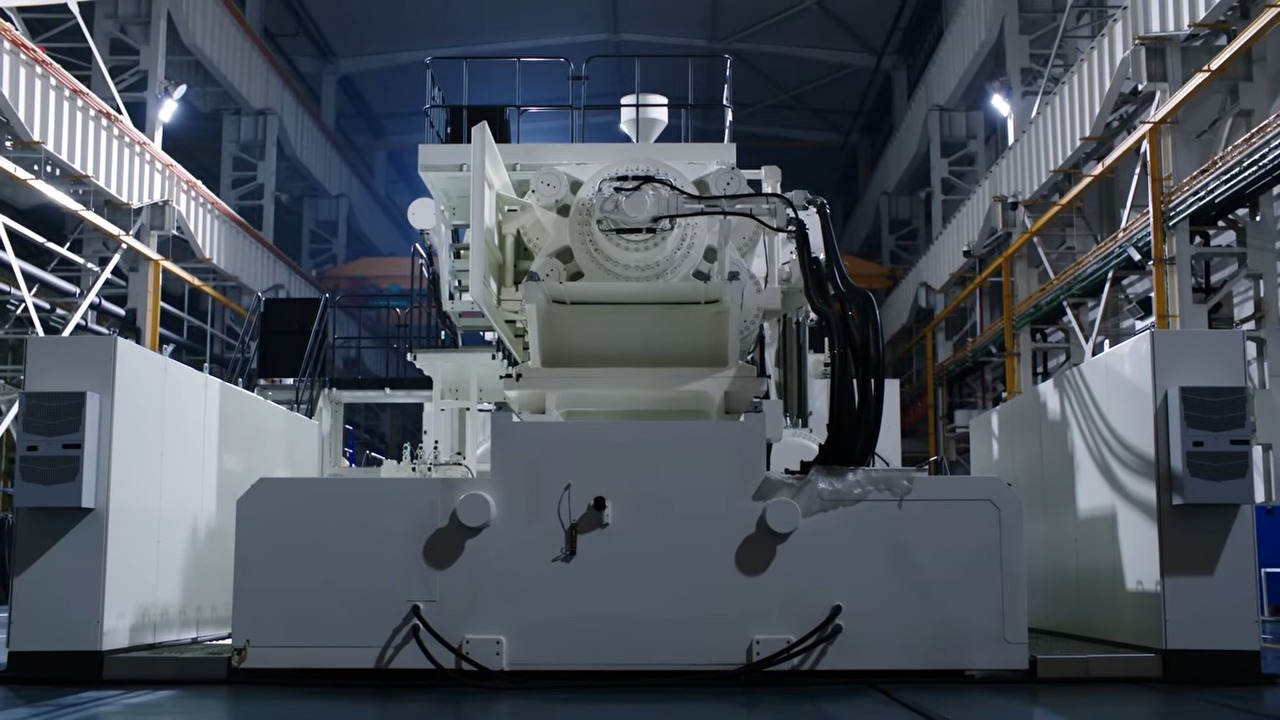

• Узел впрыска: 13498 × 2514 × 2665 мм; вес: 85 т
• Вес станины узла смыкания: 40 т
• Вес станины узла впрыска: 19 т

Параллельно в проект был интегрирован кастомизированный робот VD-150ID.

Ключевые характеристики робота:

• Грузоподъёмность: 150 кг
• Горизонтальный ход: 12 м
• Ход извлечения (демолдинга): 4,4 м
• Вертикальный ход: 5,2 м

Итог

Успешная разработка и изготовление столь крупной литьевой машины наглядно демонстрируют ноу-хау и производственную мощь производителя. Этот проект – яркое подтверждение способности компании целеустремлённо прокладывать новые пути и устанавливать стандарты, на которые будет ориентироваться вся отрасль.
